WT310-H-C2/EX2/G5/DA4数字功率计

价格 电议
更新时间
2019-02-05 14:25:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

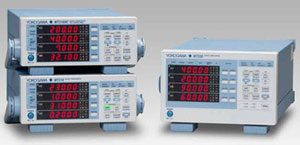

WT300系列数字功率计:WT310、WT310HC、WT332、WT333

YOKOGAWA数字功率计优异,受到用户高度认可。新推出的第五代数字功率计WT300系列提供升级创新的测量功能,可以帮助工程师进行基本电力测量,是待机功率测量、能源之星®和IEC62301测试、电池充放电能以及其他低功率测量的理想工具。

WT310和WT330系列数字功率计、可靠性高,值得信赖。

基本精度: 读数的0.1%
DC测量: 0.5 Hz to 100 kHz 频率范围
测量所有交直流参数
紧凑设计(半机架尺寸)
标配USB、GPIB(或RS232)接口
50μA低电流测量(仅限WT310)
40Arms大电流测量(仅限WT310HC)
高速数据更新(快每秒10个读数)
常规测量和谐波测量同时进行
可选以太网接口
附带WTViewerFreePlus软件
通过WT310系列执行单相测量
通过WT300系列执行分相和三相测量
WT300系列功能得到强化,一台即可支持从低频到高频变频器的所有测量应用。

同类:

量程的自动量程功能。

自动量程功能可在几档量程内自动选择或改变量程。这样可以缩短量程改变时间,使测试更快、更高效。

CN First In Clas.fw

行业:

积分测量时的自动量程功能。

功率计在积分模式下测量功耗和待机功耗时,通常需要固定测量量程。但是,如果输入电平过已选量程大值,测量结果将是错误的,还需要在更高的量程下重复测试。WT300系列可以在积分模式下自动高速切换量程,不需要重复测试。

WT210/230 和 WT310/330 对照表:






WT310/WT332/WT333
WT310HC
WT210/WT230
DC功率测量精度
读数的0.1%+量程的0.2%
读数的0.3%+量程的0.2%
读数的0.3%+量程的0.2%
电流量程 (CF=3) 直接输入
5m/10m/20m/50m/100m/200m/
0.5/1/2/5 /10/20[A](WT310) 0.5/1/2/5/10/20[A](WT332/WT333)
1/2/5/10/20/40[A]
5m/10m/20m/50m/100m/200m/
外部电流输入
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m
/1/2[V] (选件)
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m
/1/2[V] (选件)
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m[V] (选件)
电压和电流的有效输入范围 (CF=3)
1% to 130%
1% to (仅限40A量程)
1% to 130%
电压和电流的大显示值 (CF=3)
1% to 140%
1% to 110%(仅限40A量程)
1% to 140%
功率因数的影响 (CF=3) 0
(功率读数)×{(功率读数误差%)+(功率量程误差%)×(功率量程/视在功率指示值)+tanØ×(PF=0时的影响)%}
(功率读数)×{(功率读数误差%)+(功率量程误差%)×(功率量程/视在功率指示值)+tanØ×(PF=0时的影响)%}
增加(功率读数)×{tanØ×(PF=0时的影响)}%
同时测量RMS和电压MEAN&DC
频率测量

2通道(电压和电流)

2通道(电压和电流)
1通道(电压或电流)
显示项目数
4项
4项
3项
采样率
约100kS/s
约100kS/s
约50kS/s
谐波测量
是(选件, /G5)
是(选件, /G5)
是(选件, /HRM)
设置THD运算的大分析次数
是 (选件, 1-50th)
是 (选件, 1-50th)
积分模式下的自动量程
通信
接口
USB
GP-IB
是 GP-IB 或 RS-232
是 GP-IB 或 RS-232
是 (选件) GP-IB 或 RS-232C
RS-232
是 RS-232 或 GP-IB
是 RS-232 或 GP-IB
是 RS-232 或 GP-IB
以太网
是 (选件)
是 (选件)
GP-IB是否符合IEEE标准
IEEE488.2
IEEE488.2
IEEE488.1 和 IEEE4882.
比较器功能
Viewer软件(设置&获取数据)
免费(附带)
免费(附带)
免费(附带)



WT300系列型号和后缀代码:



型号

后缀代码

产品说明

WT310



单输入单元型



  电源线

-D

UL/CSA标准

-F

VDE标准

-R

AS标准

-Q

BS标准

-H

GB标准

 通信接口        *标配USB

-C1

GB-IB通信接口

任选其一

-C2

串行(RS-232)通信接口

可选功能

/C7

以太网接口



/EX1

外部输入2.5V/5V/10V

任选其一

/EX2

外部输入50mV/100mV/200mV/500 mV/1V/2V

/G5

谐波测量功能



/DA4

4通道D/A输出





WT310HC数字功率计选型表:



型号

后缀代码

产品说明

WT310HC



单输入单元/高电流型



  电源线

-D

UL/CSA标准

-F

VDE标准

-R

AS标准

-Q

BS标准

-H

GB标准

 通信接口        *标配USB

-C1

GB-IB通信接口

任选其一

-C2

串行(RS-232)通信接口

可选功能

/C7

以太网接口



/EX1

外部输入2.5V/5V/10V

任选其一

/EX2

外部输入50mV/100mV/200mV/500 mV/1V/2V

/G5

谐波测量功能



/DA4

4通道D/A输出





WT332、WT333数字功率计选型:



型号

后缀代码

产品说明

WT332



2输入单元型

WT333



3输入单元型



  电源线

-D

UL/CSA标准

-F

VDE标准

-R

AS标准

-Q

BS标准

-H

GB标准

 通信接口        *标配USB

-C1

GB-IB通信接口

任选其一

-C2

串行(RS-232)通信接口

可选功能

/C7

以太网接口



/EX1

外部输入2.5V/5V/10V

任选其一

/EX2

外部输入50mV/100mV/200mV/500 mV/1V/2V

/G5

谐波测量功能



/DA12

12通道D/A输出







标准附件

  电源线(1)、橡胶垫(1)、电流输入保护盖(1)、入门指南(1)、转接头(只在选择/DA4/DA12选件时提

供,各1)、安全接头758931(每套2个,根据输入单元数量提供相应套数)CD(1张,内容包括PDF版的入门指

南、操作手册、功能手册和通信手册、Viewer软件)

电流输入范围广

  • 电流输入范围广: WT300系列的电流输入范围非常广,可支持低至50μA的极低电流到高达40A的大电流。
    • 所有参数同时测量: WT300系列可以测量所有交直流参数。无需变换测量模式就可以同时执行积分测量和谐波测量。
      • 快速显示及数据更新率: WT300系列拥有快速显示功能,并且数据更新率快可达100ms, 可以缩短用户测试程序的时间。所有输入范围均保持一致的基本测量精度。读数的0.1%+量程的0.1%(50Hz/60Hz)
        • 大值保持(MAX)功能: 可以保持电压与电流的RMS/PEAK值、有功功率、无功功率和视在功率的大值。
          • 线路滤波器和频率滤波器功能: 此功能可以抑制基波测量时不需要的噪声和谐波成分。



          WT300系列提供丰富的通信接口: USB、GP-IB或RS-232(可选)、以太网(选件)

          用户可以根据自身应用需求灵活选择合适的接口。可以使用 WTViewerFreePlus软件设置所有类型的测量,也可以显示和保存测量的数值数据、波形和趋势图。

          CN Communication Interface



          用于测量记录的D/A输出

          D/A选件用于将电压、电流、功率和其他测量数据输出到数据记录仪 (+/-5Vdc outputs).

          DA Output



          WT300 系列功率计易于使用、经济实惠、测量准确,可以满足生产、测试、评价和研发等领域内广泛的应用需求。

          家用电器和办公设备

          电子装置的生产线或QA测试

          - 丰富的通信接口,如USB, RS-232 或 GP-IB、以太网。

          - 紧凑型半机架安装可以帮助用户建立投资回报率(ROI)更高的小型测试系统。

          - 用于数据记录的D/A输出功能。

          CN Productionline.fw

          家用电器的开发和评价

          - 5mA量程有助于小电流测量(WT310)

          - 通过量程跳转(量程配置)功能,用户可以事先选择适合的量程。自动量程功能让WT300系列可以快速适应不断变化的输入条件。 [PIC]


          测量符合国际标准(IEC62301、能源之星、SPECpower)

          - 将量程设为5mA时,WT310可以在高100μW的分辨率下执行测量。

          - 可同步测量常规功率参数、谐波成分和THD。

          - 免费提供用于IEC62301测试的PCM软件。

          CN Testing To International

          大电流设备的评价

          - 可直接测量高达40Arms的大电流,无需使用外部电流传感器(WT310HC)。

          - 积分模式下的自动量程功能。

          CN Evaluationof.fw

          工业设备和运输

          汽车电池或DC驱动装置的评价

          - DC测量精度为0.3% (WT310HC: 精度为0.5%)

          - 可直接测量高达40A的大电流,无需使用外部电流传感器。

          - 电池的充放电能(+/-Wh、+/-Ah)测量

          工业电机和旋转机械的耐久性测试和效率测量

          WT300系列可以对电流积分(Ah)和电能(Wh)执行长达10,000小时的可靠测量。D/A选件用于保存和监视测量结果。通过D/A输出功能,ScopeCorder等外部记录仪或数据采集仪可以将这些测量结果以及温度、扭矩和转速等其他参数保存下来。

          CN Current Sensor Input

          不间断电源(UPS)的符合性测试和评价测试

          - 设置THD运算的大分析次数

          - 一台功率计可完成效率测量
