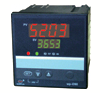

WP-S935智能操作器

价格 电议
更新时间
2019-02-05 14:25:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

另代理销售:香港上润、香港昌晖、香港虹润、新虹润全系列仪器仪表。

在线咨询:1973687      916780778

一、产品描述:

智能手动操作器采用的微处理器进行智能控制,可接在各种调节器之后作其后备控制仪表。一旦调节器控制失效,可转由本控制器进行手动操作控制,并可取代伺服放大器直接驱动电动或气动执行机构。可同时输入和显示测量信号及反馈信号。且输入端口具备信号输入功能,只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准信号)之间的轻松切换,提高了仪表的通用性和可靠性。
  可自动跟随输入值调节控制输出,可分别有一路模拟量控制输出、一路开关量控制输出(可控制正/反转)以及一路模拟量跟踪输出。可实现自动/手动无扰动切换。手动切换至自动时,采用逼近算法,并带切换限幅功能,以保证手动/自动的平稳切换。
  采用高亮度LED数码显示和高分辨率光柱显示(比例显示),清晰直观。显示方式有二种:双屏数码显示;双屏数码+双光柱显示(显示测量值+阀位反馈值/输出量)。输入/输出回路均采用光电隔离,可带串行通信接口。

二、选型表:





型  号

说  明

WP-

□□

□□



外形

特征

D



























双屏横式数码显示

S



























双屏竖式数码显示

T



























竖式双屏双光柱显示

TX



























横式双屏双光柱显示

外形尺寸

4

























96×48mm(横式);

48×96mm(竖式)

8

























160×80mm(横式);

80×160mm(竖式)

9

























96×96mm(方式)

控制作用

35























操作控制器

通讯方式

0





















无通讯接口

2





















RS-232C通讯接口

8





















RS-485通讯接口

操作信号输出

(SVout)

1



















继电器正反转控制输出(D型)

2



















(4~20)mA输出(Q型)

3



















(0~10)mA输出(Q型)

4



















(1~5)V输出(Q型)

5



















(0~5)V输出(Q型)

6



















可控硅正反转过零控制输出(D型)

7



















SSR固态继电器控制输出信号(D型)

8



















特殊规格操作信号输出

反馈或测量变送输出(PVout)

0

















无变送输出

2

















(4~20)mA输出

3

















(0~10)mA输出

4

















(1~5)V输出

5

















(0~5)V输出

PV输入代码















参见“输入类型表”

出厂设定在用户订货的分度号,无要求默认"12"

SV输入代码













输入类型表中12~16

反馈或测量值报警方式

H











上限报警

无此功能可省略

L











下限报警

状态信号DO输出

R









继电器

(手/自动切换联络信号)无此功能可省略

T









TTL电平

故障或外置DI输入

M







外置输入(强制手动功能)(无此功能可省略)

远程按键控制

B





相当于面板按键输入(无此功能可省略)

馈电输出

P



一路DC24V馈电输出

无此功能可省略

2P



两路DC24V馈电输出

供电方式

T

AC(90~265)V开关电源供电

W

DC 24V供电

例1:技术要求:

1、仪表为DCS系统的后备仪表;2、DCS系统调节信号为0~10mA;3、执行机构驱动信号为4~20mA;4、执行机构反馈信号4~20mA;5、DCS系统接收1~5V监测信号;6、DCS系统接收手、自动状态信号;7、DCS系统输出故障信号;8、系统需要485通讯;9、仪表外形尺寸为160×80和96×96的双屏显示各一种,

选型如下:

160×80的安装方式双屏数码显示型号为:WP-D835-824-1213-RM;

96×96的安装方式型号为:WP-D935-824-1213-RM

型号举例:WP-D835-822-1212;WP-D935-020-1212-L;WP-S835-820-1212-H-W
      WP-T835-822-1212;WP-T835-820-1212-HL-W

 三、输入类型表:





代码

输入类型

测量范围

代码

输入类型

测量范围

代码

输入类型

测量范围

01

B

400~1800℃

09

Pt100.1

-99.9~320.0℃

17

(30~350)Ω

-1999~9999d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

 18

特殊规格

特定(注1)

03

K

0~1300℃

11

(0~20)mV

-1999~9999d

19

(4~20)mA开方

-1999~9999d

04

E

0~1000℃

12

(4~20)mA

-1999~9999d

20

(0~10)mA开方

-1999~9999d

05

T

0~320.0℃

13

(0~10)mA

-1999~9999d

21

(1~5)V开方

-1999~9999d

06

J

0~1200℃

14

(1~5)V

-1999~9999d

22

(0~5)V开方

-1999~9999d

07

WRe3-25

0~2300℃

15

(0~5)V

-1999~9999d

23

可切换输入

注2(不含17代码输入)

08

Pt100

-200~650℃

16

(0~20)mA

-1999~9999d





注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。

注2:可切换输入只需设定仪表二级参数,可切换以下输入分度号。

详细资料
