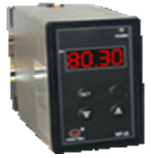

WP-201TI转换模块

价格 电议
更新时间
2019-02-05 14:30:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍



另代理销售:香港上润、香港昌晖、香港虹润、新虹润全系列仪器仪表。

在线咨询:1973687      916780778

一、产品描述:

WP201/202系列隔离转换模块采用小型导轨式结构表面封装工艺,大大提高模块的抗干扰能力,能将温度、压力、流量、位移、标准电压、标准电流等模拟信号转换成与之相隔离的标准电压或电流信号输出,可广泛用于冶金、化工、石化、造纸、印染、酿造、烟草、航天基地等领域。可直观显示测量值,可对参数进行修改,便于现场调试与操作。两路变送输出相互隔离并具有电流、电压输出的选择功能,也可针对不同范围分别变送输出,满足现场多样化需求。

二、型谱表:





型号

说明

WP-20

□□

-□□



输入通道

1

















单路输入

2

















双路输入

输入类型

TC















智能热电偶温度隔离变送

TR















智能热电阻温度隔离变送

IC















智能电流/电压转换模块

DL















智能配电器(双路输入无此功能)

TI















其它类型转换模块

路输出方式

1













路输出为(1~5)V

2













路输出为(4~20)mA

3













路输出为(0~5)V

4













路输出为(0~10)mA

5













路输出为特殊规格变送输出

第二路输出方式

0











无第二路输出

1











第二路输出为(1~5)V

2











第二路输出为(4~20)mA

3











第二路输出为(0~5)V

4











第二路输出为(0~10)mA

5











第二路输出为特殊规格输出

第三路输出方式

0









无第三路输出

1









第三路输出为继电器

2









第三路输出为SCR

3









第三路输出为SSR

4









第三路输出为RS-485通讯接口

PV输入代码







参见输入类型表

SV输入代码





参见输入类型表(单路输入无此代码)

供电方式

T



AC90~265V开关电源供电(可省略)

W



DC24V供电

输出量程范围



输出量程范围

    选型举例:

    WP-201TC224-03 (0~1300℃),用户需单路输入的热电偶温度隔离变送模块,两路输出均为4~20mA,带485通讯,输入类型为K型热电偶,输出量程范围为0~1300℃。

    WP-202TC220-0303 (0~1300℃),用户需双路输入的热电偶温度隔离变送模块,两路输出均为4~20mA,输入类型为K型热电偶,输出量程范围为0~1300℃。

三、输入代码:





代码

输入类型

测量范围

代码

输入类型

测量范围

代码

输入类型

测量范围

01

B

400~1800℃

09

Pt100.1

-99.9~320.0℃

17

(30~350)Ω

-1999~9999d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

 18

特殊规格

特定(注1)

03

K

0~1300℃

11

(0~20)mV

-1999~9999d

19

(4~20)mA开方

-1999~9999d

04

E

0~1000℃

12

(4~20)mA

-1999~9999d

20

(0~10)mA开方

-1999~9999d

05

T

0~320.0℃

13

(0~10)mA

-1999~9999d

21

(1~5)V开方

-1999~9999d

06

J

0~1200℃

14

(1~5)V

-1999~9999d

22

(0~5)V开方

-1999~9999d

07

WRe3-25

0~2300℃

15

(0~5)V

-1999~9999d

23

可切换输入

注2(不含17代码输入)

08

Pt100

-200~650℃

16

(0~20)mA

-1999~9999d





注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。

注2:可切换输入只需设定仪表二级参数,可切换以下输入分度号。
