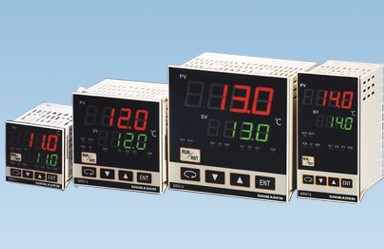

| 岛电SRS10系列可编程32段0.25级PID调节器 产品描述、选型： SRS11/SRS13/SRS14,是日本岛电新推出的，具有定值调节、程序调节为一体的温控仪表，功能强大，价格低廉，是专为设计的。 ◆ 无调PID算法；3组独立的PID参数；4个独立的设定值；3路事件输出；4路开关量输入；模拟变送。 ◆ 32步（8步×4条）可编程功能：可设定能够满足绝大部分热处理工艺的大32步的升/降/保温曲线。 ◆ 独创MODBUS通讯接口：可实现多台仪表之间实时数字通讯，主表可实时向多台从表发送数据，使多区控温更。 □ 显示精度：±(0.25%满量程 + 1字)，采样周期：0.25秒 □ 多种输入和量程范围 □ 薄机身（62～65mm），节省安装空间 □ 3个SV设定 □ 3组PID参数 □ 多可编程32步（选件） □ RS－485通讯接口，Modbus／Shimaden协议（选件） □ 单相／三相加热器断线／回路报警 日本SHIMADEN(岛电) SRS11 0.25级可编程PID调节器选型表： | 型号代码 | 亮双四位LED显示，无调PID算法，三组独立PID参数，AT自整定，手/自动无扰动切换控制，调节输出限幅，3路事件输出，3个独立设定值，3路开关量输入，32步可编程，模拟变送输出，数字通讯等功能。采样周期:250ms。前面板防护等级IP66。 | | SRS11- | 外形尺寸：高48×宽48×深68mm，面板开孔尺寸：45×45mm | | 输入类型 测量范围 | 8 | 热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L | 量程见SRS11输入类型与测量范围对照表 | | 铂电阻：Pt100/JPt100 | | 电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC | | 6 | 电流（mA）:0～20mA,4～20mA DC,输入阻抗：250Ω | | 电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC | | 调节输出1 | Y | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | | P | 固态继电器（SSR）驱动，12±1.5V DC/30mA大，比例周期：1～120秒 | | I | 电流4～20mA DC，负载阻抗：600Ω大 | | V | 电压0～10V DC，负载电流：2mA大 | | 调节输出2(选件) | N- | 无 | | Y- | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | | I- | 电流4～20mA DC，负载阻抗：600Ω大 | | P- | 固态继电器(SSR)驱动，12V±1.5V DC/30mA大，比例周期：1～120秒 | | V- | 电压0～10V DC，负载电流：2mA大 | | | 附加事件输出 | E- | 附加事件输出1点（EV3） | | , | 附加外部输入控制信号 | D- | 附加外部控制输入1点(DI4) | | 电源 | 90- | 100～240V AC±10%，50/60Hz | | 08- | 24V AC/DC±10%，50/60Hz | | 程序功能（选件） | N | 无 | | P | 多4段，共32步程序 | | 事件输出（选件） | 0 | 无 | | 1 | 事件输出2点(EV1、EV2)接点容量:240V AC 1A/阻性 | | 模拟发送/数字通讯接口（选件） | 0 | 无 | | 3 | 0～10mV DC 输出阻抗:10Ω | | 4 | 4～20mA DC 负载阻抗：300Ω大 | | 6 | 0～10V DC 负载电流：2mA大 | | 5 | RS485(Shimaden标准协议，MODBUS协议) | | 外部输入控制信号（DI）/CT输入（选件） 注意：CT单独销售 | 0 | 无 | | 1 | CT输入2点 | 调节输出1或2为Y或P时可选。 | | 2 | 外部控制输入3点 (DI1、DI2、DI3) | | 特记事项 | 0 | 无 | | 9 | 有（请事先协商） | 在线咨询： 1973687  916780778 电话：020-82348721 82348520 13711672610 传真：020-82348703 网址：http://www.gzjc17.com |
