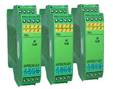

WP6111-EX隔离式安全栅-广州技创电子设备有限公司

产品介绍

另代理销售：香港上润、香港昌晖、香港虹润、新虹润全系列仪器仪表。

在线咨询：1973687 916780778

一、产品描述：

WP6100-EX系列开关量输入隔离式安全栅，接收来自危险区的开关或接近开关输入，通过安全栅隔离后传输到安全区输出，通道输入和输出可置为反相控制，有接近开关断线检测功能。

仪表接线图

　接线端子图

　正面视图

仪表外形尺寸：114.5×99×22.5(高×宽×深mm)

仪表安装：35mmDIN导轨式安装

　主要技术参数

主要技术参数
同时参阅通用技术参数
通道数：单输入双输出
通道2输出可定义为断线报警继电器输出，用户订货时。
防爆标志：[Exia]ⅡC
电源：24V DC±10%
功耗：约1.2W（24V供电，输出继电器闭合）
危险区信号输入：开关、接近开关
供电电压：8V（开关电压）
短路电流：≈8mA
安全区晶体管输出特性：
响应时间：≤20ms
驱动能力：250V a.c./2A或30V d.c./2A
（电阻性负载）
输入和输出特性（置为同相控制）：
现场开关闭合或输入回路电流＞2.1mA,输出继电器闭合,通道黄色指示灯亮。
现场开关开路或输入回路电流＜1.2mA，输出继电器开路，通道黄色指示灯灭。
输入和输出反相控制设置：
K1、K2分别置为ON侧、通道输入与输出反相
断线检测功能设置（接近开关输入）：
K3置为ON，断线检测功能无效
K3置为OFF，断线检测功能有效；当输入回路电流为0mA时（接近开关故障或断线），断线报警，通道红色指示灯亮，输出继电器开路。
当以开关为输入信号，需要使用断线检测功能时，须在开关两端并联10KΩ电阻（如图开关（Ⅰ））
防爆电气产品质量检验中心 (CQST)参数（9，10端子间）：
U0=10.5V、I0=14mA，P0=37mW、UM=250V
ⅡC：C0=2.4μF、L0=165mH
ⅡB：C0=7.2μF、L0=840mH
ⅡA：C0=19.2μF、L0=1320mH
连接的现场设备及所处区域：
符合DIN19234的NAMUR接近开关，开关等现场设备（包括：本安型的压力开关、温度开关、液位开关等腰等）
0区、1区、2区、ⅡA、ⅡB、ⅡC，T4～T6危险区

仪表选型：

型号	输入信号	输出信号	通道号
WP6111-EX	开关/接近开关	继电器触点	一进二出
WP6113-EX	开关/接近开关	晶体管输出	一进二出

注：WP6111-EX、WP6113-EX当以开关为输入信号，需要断线检测功能时，须在开关两端并联10KΩ电阻(如图开关)。

订货指南：用户需要现场为开关输入,要求两路开关输出安全栅。

订货型号：WP6111-EX
