F3BU05-0D基板

价格 电议
更新时间
2019-02-05 14:35:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

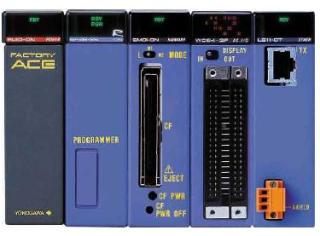

日本横河yokogawa FA-M3是新一代可编程控制器,可以实现高性能通过其高速处理和控制稳定的特点。它集成了一个节省空间的紧凑设计,支持灵活的范围覆盖了8192输入/输出点,并配有各种的模块,配置应用广泛。

硬件一览



类别

名称

型号

规格

FA-M3R

所有模块

-

通用规格

基板

基座模块*¹

F3BU04-0N

电源(F3PU10-0N) + 4插槽(CPU+I/O)

F3BU05-0D

电源(F3PU20/30/26/36) + 5插槽(CPU+I/O)

F3BU06-0N

电源(F3PU10-0N) + 6插槽(CPU+I/O)

F3BU09-0N

电源(F3PU20-0N/F3PU26-0N) + 9插槽(CPU+I/O)

F3BU13-0N

电源(F3PU20-0N/F3PU26-0N) + 13插槽(CPU+I/O)

F3BU16-0N

电源(F3PU20-0N/F3PU26-0N) + 16插槽(CPU+I/O)

电源

电源模块

F3PU10-0S

100~240V AC(适用于4和6插槽)(M4螺丝)

F3PU20-0S

100~240V AC(适用于9、13和16插槽)(M4螺丝)

F3PU30-0S

100~240V AC(适用于9、13和16插槽)(M4螺丝)

F3PU16-0N

24V DC(适用于4和6插槽)

F3PU26-0N

24V DC(适用于9、13和16插槽)

F3PU36-0S

24V DC额定输出5V DC/6.0 A(适用于9、13和16插槽)(M4螺丝)

CPU

顺序型CPU模块
(F3SP**-*)

F3SP28-3S

梯形图30K步、基本指令≥0.045μs、带内存

F3SP38-6S

梯形图120K步、基本指令≥0.045μs、带内存

F3SP53-4S

梯形图56K步、基本指令≥0.0175μs、带内存

F3SP58-6S

梯形图120K步、基本指令≥0.0175μs、带内存

F3SP59-7S

梯形图256K步、基本指令≥0.0175μs、带内存

F3SP66-4S

梯形图56K步、基本指令≥0.0175μs、带网络功能

F3SP67-6S

梯形图120K步、基本指令≥0.0175μs、带网络功能

BASIC型CPU模块

F3BP20-0N

BASIC语言、120K字节

F3BP30-0N

BASIC语言、510K字节

FA-M3

Value II(带电源)

F3SC23-1F

由F3SP08-SP、F3BU04-0N和F3WD32-3F组成

F3SC23-2F

由F3SP08-SP、F3BU04-0N和F3WD64-3F组成

F3SC23-1A

由F3SP08-SP、F3BU04-0N和F3XD16-3F、F3YD14-5A组成

F3SC23-2P
New!

由F3SP08-SP、F3BU04-0N和F3WD64-3P组成

F3SC23-6P
New!

由F3SP08-SP、F3BU04-0N和F3WD64-4P组成

备件

F3SP08-SP

顺序型CPU(10K步)带电源(M4螺丝)

存储卡模块

存储卡模块

F3EM01-0N

媒介: 闪存卡、兼容FAT16

内存

ROM包

RK10-0N

梯形图5K步(适用于F3SP21)

RK30-0N

梯形图20K步(适用于F3SP20)

RK33-0N

梯形图56K步(适用于F3SP21/28/38/53/58)

RK53-0N

梯形图100K步(适用于F3SP21、F3BP30)

RK73-0N

梯形图120K步(适用于F3SP28/38/53/58)

RK93-0N

梯形图256K步(适用于F3SP28/38/53/58)

I/O模块

输入模块

F3XA08-1N

100~120V AC、8点、接线盒

F3XA08-2N

200~240V AC、8点、接线盒

F3XA16-1N
New!

100~120V AC、16点、接线盒

F3XH04-3N

带脉冲捕捉功能的高速输入、24V DC、4点、接线盒

F3XC08-0N

无压触点输入、8点、接线盒

F3XC08-0C

无压触点输入、独立公共8点、接线盒

F3XD08-6F

漏型/源型直流输入兼用、12~24V DC、8点、接线盒

F3XD16-3F

漏型/源型直流输入兼用、24V DC、16点、接线盒

F3XD16-4F

漏型/源型直流输入兼用、12V DC、16点、接线盒

F3XD16-3H

漏型直流输入、24V DC、16点(高速输入)、接线盒

F3XD32-3F

漏型/源型直流输入兼用、24V DC、32点、连接器*²

F3XD32-4F

漏型/源型直流输入兼用、12V DC、32点、连接器*²

F3XD32-5F

TTL输入、5V DC、32点、连接器*²

F3XD64-3F

漏型/源型直流输入兼用、24V DC、64点、连接器*²

F3XD64-4F

漏型/源型直流输入兼用、12V DC、64点(8x8)、连接器*²

F3XD64-6M

漏型/源型直流输入兼用、12~24V DC、64点(8x8)、连接器*²

输出模块

F3YA08-2N

双向晶闸管(100/240 V AC)、1A、8点、接线盒

F3YC08-0C

继电器(24V DC、100~240V AC )、2A、独立公共8点、接线盒

F3YC08-0N

继电器(24V DC、100~240V AC )、2A、8点、接线盒

F3YC16-0N

继电器(24V DC、100~240V AC )、2A、16点、接线盒

F3YD04-7N

TR输出、24V DC、2A、独立公共4点、接线盒

F3YD08-6A

漏型TR输出、12~24V DC、1A、8点、接线盒

F3YD08-6B

源型TR输出、12~24V DC、1A、8点、接线盒

F3YD08-7A

源型TR输出、12~24V DC、2A、8点、接线盒

F3YD14-5A

漏型TR输出、12~24V DC、0.5A、14点、接线盒

F3YD14-5B

源型TR输出、12~24V DC、0.5A、14点、接线盒

F3YD32-1B

源型TR输出、12~24V DC、0.1A、32点、连接器*²

F3YD32-1H

高速漏型TR输出、12~24V DC、0.1A、32点(带短路保护器)、连接器*²

F3YD32-1T

TTL输出、5V DC、16mA、
32点、连接器*²

F3YD32-1P

漏型TR输出、12/24V DC、0.1A、32点、带短路保护器、连接器*²

F3YD32-1R
New!

源型TR输出、12/24V DC、0.1A、32点、带短路保护器、连接器*²

F3YD64-1M

TR输出、矩阵扫描、12/24V DC、64点(8x8)、连接器*²

F3YD64-1P

漏型TR输出、12/24V DC、0.1A、64点、带短路保护器、连接器*²

F3YD64-1R
New!

源型TR输出、12/24V DC、0.1A、64点、带短路保护器、连接器*²

I/O模块

F3WD64-3F

输入、漏型TR输出、24V DC、
每个32点、连接器*²

F3WD64-3P
New!

输入、漏型TR输出、24V DC、
每个32点(带短路保护器)、连接器*²

F3WD64-4F

输入、漏型TR输出、12V DC、
每个32点、连接器*²

F3WD64-4P
New!

输入、漏型TR输出、12V DC、
每个32点(带短路保护器)、连接器*²

模拟I/O
模块

模拟输入模块

F3AD04-0V

0-5V/1-5V DC、-10-10VDC输入、
4点、接线盒

F3AD08-1V

0-5V/1-5V DC、-10-10VDC输入、
8点、接线盒

F3AD08-4V

0-20mA、4-20mA输入、8点、接线盒

高分辨率模拟输入模块

F3AD04-0R

0-5V/1-5V DC、-10-10VDC输入、
4点、接线盒、高分辨率16位ADC

F3AD08-1R

0-5V/1-5V DC、-10-10VDC输入、
8点、接线盒、高分辨率16位ADC

F3AD08-4R

0-20mA DC、4-20mADC输入、
8微分输入、接线盒、16位ADC、

F3AD08-5R

0-5V/1-5V/-10-10V/0-10VDC输入、
8微分输入、接线盒、16位ADC、

F3AD08-6R

0-5V/1-5V/-10-10V/0-10V DC、
0-20mA DC、4-20mADC输入
8微分输入、接线盒、16位ADC、

模拟输出模块

F3DA02-0N

-10-10V DC、4-20mA DC输出、
2点、接线盒

F3DA04-1N

-10-10V DC、4-20mA DC输出、
4点、接线盒

F3DA08-5N

-10-10V DC输出、8点、接线盒

高速数据采集模块

F3HA08-0N

0-5V DC、-10~10VDC输入、
8点、24V DC触发输入、1点

温度
模块

温度控制和PID模块

F3CU04-0S

通用输入(TC、RTD或DC)、
4回路、100ms/2CH 200ms/4CH、PID ON/OFF控制、接线盒

F3CU04-1S

F3CU04-0S带连续PID输出(4-20mA DC)、接线盒

温度监控模块

F3CX04-0N

通用输入(TC、RTD或DC)、
4通道

通信模块

计算机连接模块

F3LC11-1F

1个RS-232-C端口、调制解调器接口功能、连接器

F3LC12-1F

2个RS-232-C端口、调制解调器接口功能、连接器

F3LC11-2F

1个RS-422 / RS-485端口、
115k bps、接线盒

UT连接模块

F3LC51-2N

1个RS-422/RS-485端口临时连接到数字仪表/调节器

DeviceNet接口模块

F3LD01-0N

大500K bps、DeviceNet端口(x1)、主机/扫描仪功能、连接器

以太网接口模块

F3LE01-0T
New!

10Mbps、10BASE-T

F3LE01-5T

10Mbps、10BASE5/10BASE-T

F3LE11-0T

10/100M bps、10BASE-T/100BASE-TX
通过e-mail的远程维护功能

F3LE12-0T

10/100M bps、10BASE-T/100BASE-TX
信息传送(UDP/IP)

FL-net(OPCN-2)接口模块

F3LX02-1N

兼容FL-net(OPCN-2) Ver.2.00、
多254个连接节点、
10M bps、10Base-5/10Base-T

Asi主机模块

F3LA01-0N

兼容AS-接口V2.1、大100m、167k bps

PROFIBUS-DP接口模块

F3LB01-0N

1个PROFIBUS-DP端口、大12Mbps

NX接口模块

F3NX01-0N

MX接口模块

RS-232-C通信模块

F3RS22-0N

大19200 bps、RS-232-C端口x 2(适用于F3BP20、F3BP30、F3MP30)、连接器

RS-422通信模块

F3RS41-0N

大19200 bps、RS-422/RS-485端口x 1、(适用于F3BP20、F3BP30、F3MP30)、接线盒

梯形图通信模块

F3RZ81-0N

大19200 bps、RS-232C端口x 1、连接器

F3RZ81-0F

大115200 bps、RS-232C端口x 1、连接器

F3RZ82-0F

大115200 bps、RS-232C端口x 2、连接器

F3RZ91-0N

大19200 bps、RS-422/RS-485端口x 1、接线盒

F3RZ91-0F

大115200 bps、RS-422/RS-485端口x 1、接线盒

GP-IB通信模块

GP-IB通信模块

F3GB01-0N

GP-IB端口x 1、连接器

FA连接/光纤
FA-总线模块


FA连接H模块

F3LP02-0N

大32站、大传输距1km、传输速率1.25Mbps、接线盒

光纤FA连接H模块

F3LP12-0N

大32站、大传输距10 km、大站间距离1 km、传输速率1.25Mbps、连接器

光纤FA-总线模块

F3LR01-0N

大7站、大传输距200m、传输速率10Mbps、连接器

光纤FA-总线类型2

F3LR02-0N

大32站、大传输距1.4 km、大站间距离500 m、传输速率10Mbps、连接器

FA-总线类型2模块

F3LR02-1W

大7站、大传输距80 km、大站间距离10 m、传输速率10Mbps、接线

计数器/定位
模块

高速计数器模块

F3XP01-0H

加/减计数器、相位差、脉冲+ 方向、加法/减法等、400k pps(x4 乘法)、单通道、32位、连接器*²

F3XP02-0H

加/减计数器、相位差、脉冲+ 方向、加法/减法等、400k pps(x4 乘法)、2通道、32位、连接器*²

脉冲输入模块

F3XS04-3N

环形计数器、0-20k Hz、24V输入、4通道、16位、接线盒

F3XS04-4N

环形计数器、0-20k Hz、24V输入、4通道、16位、接线盒

定位模块
(带多通道脉冲输出)

F3YP04-0N

4轴、大250k pps、PTP、连接器*²

F3YP08-0N

8轴、大250k pps、PTP、连接器*²

F3YP14-0N

4轴、大499.75k pps(适用于脉冲电机) / 3.998Mpps(适用于伺服电机) 、PTP、连接器*²

F3YP18-0N

8轴、大499.75k pps(适用于脉冲电机) / 3.998Mpps(适用于伺服电机) 、PTP、连接器*²

定位模块
(带定位脉冲输出的高级机型)

F3NC11-0N

1 axis、大250k pps、PTP和线性插值、高级插值、操作中的位置/速度变化、连接器*²

F3NC12-0N

2轴、大250k pps、PTP和线性插值、高级插值、操作中的位置/速度变化、连接器*²

定位模块
(带脉冲输出)

F3NC32-0N

2轴、5Mpps大PTP和CP(线性、循环和球面插值)、直接和模式操作、2个计数器用于编码器输入、连接器*2

F3NC34-0N

4 axes、5Mpps 大PTP和CP(线性、循环和球面插值)、直接和模式操作、4个计数器用于编码器输入、连接器*2

定位模块
(带模拟电压输出)

F3NC51-0N

单轴、速度指令电压输出型、连接器*²

F3NC52-0N

2轴、速度指令电压输出型、连接器*²

定位模块(带MECHATROLINK-II接口)

F3NC96-0N

15轴、带MECHATROLINK-II接口、连接器*²

YHLS主机模块

YHLS主机模块

F3LH02-0N

大12Mbps、2个YHLS端口

F3LH01-1N

大12Mbps、1个YHLS端口

F3LH02-1N

大12Mbps、2个YHLS端口s

YHLS从机单元

YHLS从机单元

TACXD08-3AE

DC输入(漏型)、24DVC、8输入、e-CON

TACXD16-3AM

DC输入(漏型)、24DVC、16输入、MIL

TACYD08-1AE

晶体管输出(漏型)、24VDC、0.1mA、8输出、e-CON

TACYD16-1AM

晶体管输出(漏型)、24VDC、0.1mA、16输出、MIL

TACYC04-0NB

继电器输出、24VDC/250VAC、1A、4输出、European

TACWD08-3NE

输入/输出(漏型)、24VDC、
4输入/4输出、e-CON

TACWD16-3NM

输入/输出(漏型)、24VDC、
8输入/8输出、MIL

YHLS从机TAH系列单元

TAHWD32-3PAM

16DC输入(公共正极)、24V DC、MIL 16 TR输出(漏型、带短路保护器)、24V DC 0.1A、MIL

TAHWD32-3NBM

16DC输入(公共负极)、24V DC、MIL 16 TR输出(源型、带短路保护器)、24V DC 0.1A、MIL

TAHXD16-3PEM

16DC输入(公共正极)、24V DC、MIL

TAHXD16-3NEM

16DC输入(公共负极)、24V DC、MIL

TAHYD16-3EAM

16 TR输出(漏型、带短路保护器)、24V DC 0.1A、MIL

TAHYD16-3EBM

16 TR输出(源型、带短路保护器)、24V DC 0.1A、MIL

*1: 导轨安装套件必须单独购买。

*2: 用于外部连接的连接器和连接器盖必须单独购买。

(注)对于涂层处理,请联系销售部门。
