YN-60/YN-100/YN-150耐震压力表

价格 电议
更新时间
2019-02-05 14:40:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

一、概述:
      一般压力表系列用于测量无爆炸危险,不结晶,不凝固,且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
      典型的应用场所为:空气压缩机、真空泵、工艺管路、调压阀、测试设备、医用消毒器等。
      一般压力表系列用于测量无爆炸危险,不结晶,不凝固,且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。

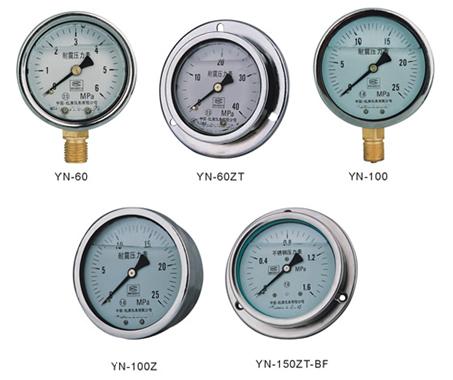

二、型号命名:



-

Y - 一般 压力表
YZ - 压力 真空表
YN - 耐震 压力表
  40 压力表直径为60毫米
60 压力表直径为60毫米
100 压力表直径为100毫米
150 压力表直径为150毫米
250 压力表直径为250毫米
Z 轴向 T 带边

Q 前边

BF不锈钢

仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(指针与表盘)和外壳(包括表壳、表罩、表玻璃等)组成。
      弹簧管在压力和真空的作用下,产生弹性变形引起管端位移,其位移通过机械传动机构进行放大,传递给示数装置,再由指针在刻有计量单位的度盘上指出被测压力或真空量值。

例:Y-100ZTQ 0~1MPa直径为100毫米,轴向带前边 测压范围0~1MPa的真空压力表
三、技术参数:



名称 型号 测量范围(MPa) 精度
压力表     Y-40  0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
 0~1;0~1.6;0~2.5;0~4; 0~6;
 0~10;0~16;0~25; 0~40;0~60;
1.5;2.5
Y-60 1.5;2.5
Y-100 1.0;1.5
Y-150 1.0;1.5
Y-250 1.0;1.5
压力真空表     YZ-40

 -0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;
 -0.1~0.9;-0.1~1.5; -0.1~2.4;

1.5;2.5
YZ-60 1.5;2.5
YZ-100 1.0;1.5
YZ-150 1.0;1.5
YZ-250 1.0;1.5
耐震压力表    YN-40 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
 0~1;0~1.6;0~2.5;0~4; 0~6;
 0~10;0~16;0~25; 0~40;0~60;
1.5;2.5
YN-60 1.5;2.5
YN-100 1.0;1.5
YN-150 1.0;1.5
YN-250 1.0;1.5
使用环境条件  温度-40~70℃;相对温度≤85%

◆结构原理
    仪表由测量系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外  壳(包括表壳、表盖、表玻璃等)所组成,外壳为气密型机构,能有效地保护内部机件免受环境影响和  污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力  的脉动影响。
使用环境温度:-25—70℃(外壳内充液)  -40—70℃(外壳内不充液)
温度影响:不大于0.4%/1 0℃(使用温度偏离20±5℃)
抗工作环境震动:V·H·4级(外壳内充液)  V·H·3级(外壳内不充液)
外壳防护等级:IP64

Y-BF系列全不锈钢压力表,YN-BF系列全不锈钢耐震压力表:

Y-60BF/100BF/150BF全不锈钢压力表:
仪表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。
YN-60BF/100BF/150BF耐震不锈钢压力表:
仪表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。可以适应剧烈振动环境,耐受脉动介质及冲击载荷,具有更广泛用途。全不锈钢耐震压力表使用工作温度:-25℃~70℃. 仪表执行标准:Q/320211 DGH01-2003防护等级IP65
