PH10HG-20-PVC-NN电极支架

价格 电议
更新时间
2019-02-05 14:55:01
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

供应日本横河yokogawa全系列仪表:(部分产品现货)

PH100盘装型pH计非常适用于简单的仪表系统,比如小规模水处理应用。

PH100是在分析仪的设计理念以及横河电机面向PA多年经验与成果的基础上开发出来的pH计,继承了原有机型的性能,集中了实用的功能,可以提供高度可靠性。转换器小型轻量,集中了简单的功能,而且具有EXA系列久负盛名的自诊断性能。

PH100盘装型pH计pH传感器采用横河电机经过现场检验的检测系统,小型轻量,便于操作。为了迎合应用需求,有不同的pH传感器产品系列可与PH100盘装型pH计结合使用,包括横河电机(PH8EFP PH8ERP等)以及其他公司的产品。

PH100的组合支架可以根据应用需要选择适配器式、沉入式或导管式。

特性: 在线咨询:

  • 96×96mm室内盘装设计。
  • 轻松实现日常维护模式。
  • 小型轻量设计,集中实用功能。
  • 大屏4位显示。
  • 标配1路模拟输出,2/4路接点输出。
  • 一触式自动。
  • 自诊断(如: 异常,测量范围异常,转换器异常等)。

盘装型PH变送器PH100盘装型pH计型谱表:

型号

后缀代码

选项代码

规格

PH100





盘装型PH变送器

---------

-A



常项A

注意事项语言选择

-E



英语

-J



日本语

触电输出

-21



触电输出2点

-41



触电输出4点



   温度电极

-T1



Pt1000/ Pt100

-T2



Pt1000/ 500Ω

-T3



Pt1000/10KΩ

-T4



Pt1000/6.8KΩ



-NN



常项-NN

附加规格                      构造

/65

IP65



规格:

测量原理 玻璃电极法
测量范围 0~14pH指示
精度 pH: 0.01
变送信号 1路输出: 4~20mA DC,隔离,大负载电阻600Ω
接点输出 2~4路输出,on/off动作
自诊断功能 pH测量范围异常,温度测量范围异常,温度传感器异常,转换器异常
一触式自动,手动。
环境温度 -5~45℃
储存温度 -25~70℃
环境湿度 10~90%RH(无凝结)
结构 前面板: IP55防尘防滴结构
IP65(”/65”选配件)
电源 额定电压100~240V AC(±10%),50/60Hz
重量 约600 g

性能(转换器):

线性 ±0.03 pH
重复性 ±0.02 pH
变送器输出精度 满量程的±0.3%

应用:

  • 污水处理。
  • 供水处理。
  • 简单仪表系统。
  • 嵌入各种盘装系统。

PH100PH电极(传感器)

PH10□P
测定对象:水溶液中的氢离子浓度(pH)
测定原理:玻璃电极法
传感器型号:PH10FP(KCl补给型)或

PH10RP(KCl扩散型)
测定范围:pH0~pH14(PH10FP KCl补给型)

pH2~pH12(PH10RP KCl扩散型)
设置方法:PH10RP/ADP配管适配器连接(PH10RP KCl扩散型)
         PH10HG导管型支架组合(PH10RP KCl扩散型)
         PH10HLD浸泡型支架组合(PH10RP KCl扩散型,PH10FP KCl补给型)
测定液温度范围:0~60℃(PH10RP KCl扩散型)
               0~70℃(PH10FP KCl补给型)
测定液压力:大气压(水深:Max. 3 m)
测定液流速:大2m/s
测定液导电率:50μS/cm以上
温度检出传感器:Pt1000
接液材质:聚丙烯,硬质PVC树脂,硅橡胶,玻璃,搪瓷,盐化聚乙烯橡胶(包缠电缆),氟素橡胶(连接配管用适配器O型圈)
适配器(附加规格)材质:硬质PVC树脂
电缆长度:3,5,10m(从中继端子箱延长到检测器的电缆长度大为50米)
质量:约300g(3m),约450g(5m),约800g(10m)

   KCL填充型PH探头PH10FP型谱表:

型号

后缀代码

选项代码

规格

PH10FP (*1)





PH100KCL PH填充型电极



   电缆长

-03



3m

-05



5m

-10



10m

       -------

-AA



常项-AA

组合使用的支架

-HST



配置KCL内藏型沉入型支架*2



-NN



常项-NN



注:*1 另外需安排PH10FP沉入型支架PH10HLD-AA-□□-HST-PE.电极不能单独使用。请务必结合支架一起组合使用。

*2 专门配有支架的支架上盖和电极一起使用。

*3 不配备填充用的KCL溶液。请自行准备KCL溶液。

   备考)K9084LP(250ml 聚丙烯瓶6个一套)

KCL 扩散型PH电极PH10RP型谱表:

型号

后缀代码

选项代码

规格

PH10RP





PH100KCL PH扩散型电极



电缆长

-03



3m

-05



5m

-10



10m

       -------

-AA



常项-AA

     适配器

组合支架 沉入型

         导管型

-ADP



安装用配管接头*1

-HSS



安装沉入型支架用*3

-GDH



安装导管型支架用  *2



-NN



常项-NN

附加规格                 配管适配器

/ADP

扩散型电极配管适配器R3/4



注:*1 配置用于配管适配器(/ADP)的O型圈。在选择时请务用配管适配器。

*2 外型是导管型支架PH10HG用的形状。

*3 沉入型支架PH10HLD请另外申请购买。

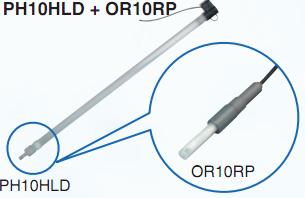

PH100支架PH10HLD浸泡型支架,导管支架
型号名称:PH10HLD浸泡型支架:
质量:约400g(支架长度:1m),
     约800g(支架长度:2m)
支架长度:1m或者2m
材质:聚丙烯(支架),聚乙烯( 隔片),硅橡胶(气垫),乙丙橡胶(盖)
使用温度:0~70℃
使用流速:2m/s以下
型号名称:PH10HG导管支架:
质量:约450g(1m),约850g(2m),约1.3kg
(3m),约1.7kg(4m)
支架长度:1m,2m,3m或者4m
材质:硬质PVC树脂
使用温度:0~60℃
使用流速:2m/s以下

PH10□P沉入式支架   PH10HLD型谱表:

型号

后缀代码

选项代码

规格

PH10HLD





PH10□P/OR10□P沉入式支架*1



-AA



常项是AA

支架长度

-10



1m

-20



2m

与其组合

的电极

-HST



PH10FP KCL填充型电极*2

-HSS



PH10RP KCL扩散型电极

    材质

-PE



常项-PE

                         KCL粉末

附加规格                 安装件



/KCL

KCL粉末

/MS1

安装工具1组

/MS2

安装工具2组

/CALK

校正用支架固定工具



注:*1 适用的电极是:PH10□P和OR10□P,应单独订购

     *2 KCL填充型电极(PH10FP/OR10FP)需要KCL填充式沉入式支架。

        不使用KCL加压型, 出厂时没有在支架里填充KCL溶液。支架可用KCL溶液填充:1-m支架需要500ml.2-m支架需1000ml,可由选项选择准备。测量过程中,KCL溶液界面应高于样液界面

     *3 KCL粉末包装在8包中,每包可配250ml溶液,(参考:1m支架用2包,2m支架用4包)KCL溶液可作为辅助部件订购。

(参考:P/N K9084LP:在6个250ml聚乙烯瓶中的KCL溶液)

PH10RP/OR10RP 导管型支架PH10HG型谱表:

型号

后缀代码

选项代码

规格

PH10HG





PH10RP/OR10RP沉入式支架*1

  -------





常项是AA



支架长度

-10



1m

-20



2m

-30



3m

-40



4m

材质

-PVC

PVC

      ----------------

-NN

常项-NN



        附加规格

/MS1

安装工具1组

/MS2

安装工具2组

CALK

校正用支架固定工具



*1 仅适用于电极PH10RP和OR10RP KCL 扩散型电极。

EXA100中继端子箱规格:
型号名称:WTB100
构造:室外设置型,JIS C0920防雨构造
箱体材质:聚碳酸酯树脂中含有玻璃纤维
箱体颜色:灰绿色(相当2.5G5/1.5)
安装方法:管道安装(安装配件:选择)
壁面挂置(安装配件:选择)
GS 12B11A01-01 2003.01.20-003
质量:
本体:约0.5kg,安装工具:约0.7kg,(管道安装用:选择):约0.3kg
(壁面安装:选择)
使用周围温度:-10~50℃
电缆连接口:(配线时用工具打孔)
探头电缆用:φ13mm孔,JIS 8A配有防水拴附属零件
延长电缆:φ21mm孔,JIS15A配置
防水拴附属零件
(注)延长电缆WF100,安装用导线管接头
具有防水保护功能.
但是,施工时用的导线管接头必须配置适配器.
为(附加栏目:/AWTB或者/ANSI)的条件下,
专门配置一个施工用导线管接头适配器.

接线盒WTB100型谱表:

型号

后缀代码

选项代码

规格

WTB100





EXA100接线盒



测定系统

-PH



PH100

-OR



OR100用

-SC



SC100用



-NN



常项-NN



附加规格

安装工具

/P

设置管道

/W

壁面挂置

安装用导线管

接头

/AWTB

连接导线管接头螺钉:G1/2螺母

/ANSI

连接导管接头螺钉:1/2 NPT



EXA100接线盒电缆规格
型号名称:WF100
电缆规格:4芯特殊电缆
成品外径:φ6.5mm
外部材质:盐化聚乙烯

中级端子箱电缆WF100:

型号

后缀代码

选项代码

规格

WF100





EXA100延长电缆



测定系统

-PH



PH100

-OR



OR100

-SC



SC100

附加规格                电缆长度

/C01

电缆长度5m

/C02

电缆长度 10m

/C03

电缆长度 15m

/C04

电缆长度20m

/C05

电缆长度25m

/C06

电缆长度30m

/C07

电缆长度35m

/C08

电缆长度40m

/C09

电缆长度45m
