485/232轉以太網產品

一、概述
　　CE-485B/232B是RS485/232C信號到TCP/IP網絡轉換產品，這旨一種低成本的串口設備網絡接入產品，提
供RS485/232C信號到TCP/IP網絡和TCP/IP網絡到RS485/232C的數據透明傳輸，它將從RS485/232C上收到的
數據，透明的傳送到在網絡的數據服務器，數據服務器發出的數據經網絡通過它透明的發送到RS485/232C接
口上。
　　CE-485B/232B向上提供10M以太網接口，向下提供1個RS485或RS232接口，16K通訊緩存，通訊參數可通
過軟件設置，波特率從1200bps~115200bps。CE-485B/232B可適用各種網絡環境，網絡參數和串口參數可使
用轉換器設置軟件進行設置，也可以由用戶編程進行設置。
　　該型號轉換器有三種工作模式：
　　1. 作為TCP服務器，轉換器在的TCP端口上監聽TCP連接請求；
　　2. 作為TCP客戶端，轉換器上電時主動向TCP服務器請求連接；
　　3. UDP方式，轉換器加電後在轉換器端口接收數據，並在要發送時向服務器的端口發送數據。
　　應用軟件可使用三種方式與轉換器通訊：
　　通過本公司開發的虛擬串口驅動和連接管理程序C2000 Manager將網絡數據重定向到虛擬串口，然後從
虛擬串口讀取數據；
* 用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)；
* 使用Socket進行通訊。

二、技術參數
16K數據緩存
支持的協議：ARP，IP, ICMP ,UDP，TCP， DHCP，HTTP，SOCK5
網絡接口：10M以太網
串行接口：RS485、RS232C
串口速率：1200BPS至115200BPS
流控信息：CTS/RTS，XON/XOFF
電源電壓：930VDC
功 　 耗：<15mA(+24V時)
外型尺寸：36mm*83mm*76mm
工作溫度：0-55℃

三、參數設定
打開產品外殼上有標示『W1 W2 W3 W4』的側蓋，開關功能如下：
K1：寫保護開關;開關閉合時(ON)方可改寫參數，斷開時(OFF)禁止修改。
K2：復位端;開關閉合時(ON)產品參數按出廠設置工作，斷開時(OFF)恢復為用戶設置參數。

四、 產品接線圖及外觀圖

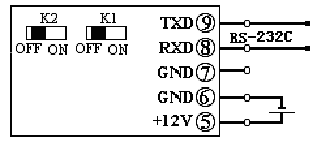

CE-232B參考接線圖

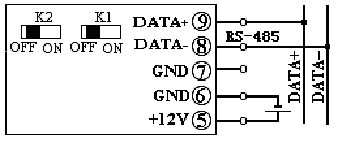

CE-485B參考接線圖
