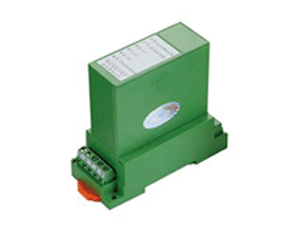

CE-AV32-2*MN智能电量隔离传感器

价格 电议
更新时间
2019-02-05 14:55:01
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍





电压型智能电量隔离传感器 说明:
一、型号:

    CE-AV12--单路电压输入、三隔离、S型或N型、S5型
    CE-AV32--三相三线制(两表法)电压输入、三隔离、S型或N型、S5型
    CE-AV42--三相四线制电压输入、三隔离、S型或N型、S5型
二、主要技术参数:
输入范围---
电压量程有:0-500V(或按用户要求制作)
数据输出---
AV12产品输出一路电压UA;AV32两表法产品输出两路电压UAB、UCB,三表法输出UAB、UBC、UCA;AV42产品输出三路电压UA、UB、UC;输出参数都是以满量程的百分数形式输出数据。
输出接口---
RS-485: 二线制、通讯距离:1200米、±15KV ESD保护
RS-232C: S3型结构通过的RS485/RS232C转换配件转接
N型结构直接通过端子连接
精度等级---
0.2级
波特率---
1200、2400、4800、9600、19.2K bps
刷新时间---
100 mS
隔离耐压--- 2500V DC
系统功耗--- <200 mW(+12V)
辅助电源--- +5V,+12V,+15V,+24V +48V DC,220V AC(N型)
工作温度--- -20℃~+70℃
存贮条件---
-20℃~+80℃(RH:5%~95%不结露)

三、产品图(点击可放大)

外型图
安装图
接线图
S3型无孔
N型
电流型智能电量隔离传感器变送器

注:S5型参考接线图略,接线可参考S5型(无电流输入);


说明:
1.单路电压型输入从第1脚端子输入;
2.三相三线制(两表法)电压型输入从第1脚和第3脚端子输入;第2脚接B相,做为公共地;
3.三相三线制输入为1、2、3脚输入;
4.第7脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。

其中,第15脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。

说明:
1. 单相电压时从第13脚端子输入;
2.第15脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。
