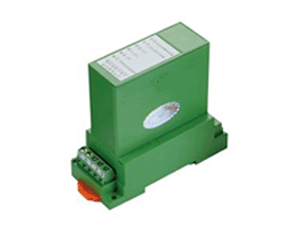

一、型号: | | CE-AV12--单路电压输入、三隔离、S型或N型、S5型 | CE-AV32--三相三线制(两表法)电压输入、三隔离、S型或N型、S5型 | CE-AV42--三相四线制电压输入、三隔离、S型或N型、S5型 | 二、主要技术参数: | 输入范围--- | 电压量程有:0-500V(或按用户要求制作) | 数据输出--- | AV12产品输出一路电压UA;AV32两表法产品输出两路电压UAB、UCB,三表法输出UAB、UBC、UCA;AV42产品输出三路电压UA、UB、UC;输出参数都是以满量程的百分数形式输出数据。 | 输出接口--- | RS-485: 二线制、通讯距离:1200米、±15KV ESD保护 RS-232C: S3型结构通过的RS485/RS232C转换配件转接 N型结构直接通过端子连接 | 精度等级--- | 0.2级 | 波特率--- | 1200、2400、4800、9600、19.2K bps | 刷新时间--- | 100 mS | 隔离耐压--- | 2500V DC | 系统功耗--- | <200 mW(+12V) | 辅助电源--- | +5V,+12V,+15V,+24V +48V DC,220V AC(N型) | 工作温度--- | -20℃~+70℃ | 存贮条件--- | -20℃~+80℃(RH:5%~95%不结露) | 三、产品图(点击可放大) 注:S5型参考接线图略,接线可参考S5型(无电流输入); 说明: 1.单路电压型输入从第1脚端子输入; 2.三相三线制(两表法)电压型输入从第1脚和第3脚端子输入;第2脚接B相,做为公共地; 3.三相三线制输入为1、2、3脚输入; 4.第7脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。 其中,第15脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。 说明: 1. 单相电压时从第13脚端子输入; 2.第15脚可以为RS485/RS232转换器提供+5V电压,大电流为20mA。 |
