NHR-3300A三相综合电量表

价格 电议
更新时间
2019-02-05 15:00:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

NHR-3300A、NHR-3300C三相综合电量表产品说明:
NHR-3300系列三相综合电量表采用工业级元器件,所有与外界的连接都做了电气隔离,内置抗雷击保护电路和电源滤波器。的EMC设计,对装置输入电源、模拟和数字电源进行实时的监测,保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
    三屏五位LED数码显示。
    可直接采集三相交流电压、三相交流电流信号,可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
    具有模拟量输出、通讯输出和累积脉冲输出功能可选。
    具有上下限报警报警功能,带LED报警灯指示。
    支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
NHR-3300三相综合电量表主要功能参数:


测量参数
测量范围 测量误差 分辨力 过载
电压 0.0~500.0V AC ±(0.4%读数+0.1%量程) 0.1V 120%
电流 0.01~5A AC ±(0.4%读数+0.1%量程) 0.001A 120%
有功功率 U*I*COSΦ PF=1.0;
±(0.4%读数+0.1%量程)
0.1W
有功电能 99999 MWh 0.1Wh
无功功率 U*I*SINΦ PF=0.0;
±(0.8%读数+0.1%量程)
0.1Var
无功电能 99999 MVarh 0.1Vrah
视在功率 U*I ±(0.4%读数+0.1%量程) 0.1VA
视在电能 99999 MVAh 0.1VAh
功率因数 0.000~1.000 ±0.02 0.001
工频周波 45~65 HZ ±0.05HZ 0.01HZ
谐波 2~31次

NHR-3300三相综合电量表选型表:

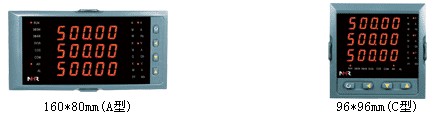

①规格尺寸 ②输入类型
代码 宽*高*深 代码 测量类型
A
C
160*80*130mm(横式)
96*96*130mm(竖式)
I
V
W
Ep
E3P
War
Eq
VA
Es
COS
HZ
Har
三相交流电流
三相交流电压
三相有功功率
三相有功电能
三相有功平衡功率
三相无功功率
三相无功电能
三相视在功率
三相视在电能
三相功率因数
三相工频周波
三相谐波
③输出类型
代码 输出类型(负载电阻RL)
X
0
1
2
3
4
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
④报警输出 ⑤通讯输出
代码 报警路数 代码 通讯接口(通讯协议)
X
2
无输出
2路报警
X
D1
D2
无输出
RS485通讯(Modbus)
RS232通讯(Modbus)
⑥累积脉冲输出 ⑥供电电源
代码 累积脉冲输出 代码 电压范围
X
PO
无输出
累积脉冲输出
A
D
AC100~240V,(50~60HZ)
DC20~29V

备注:在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
    型号举例:NHR-3300C-Ep-0/2/D1/X-A
